Описание

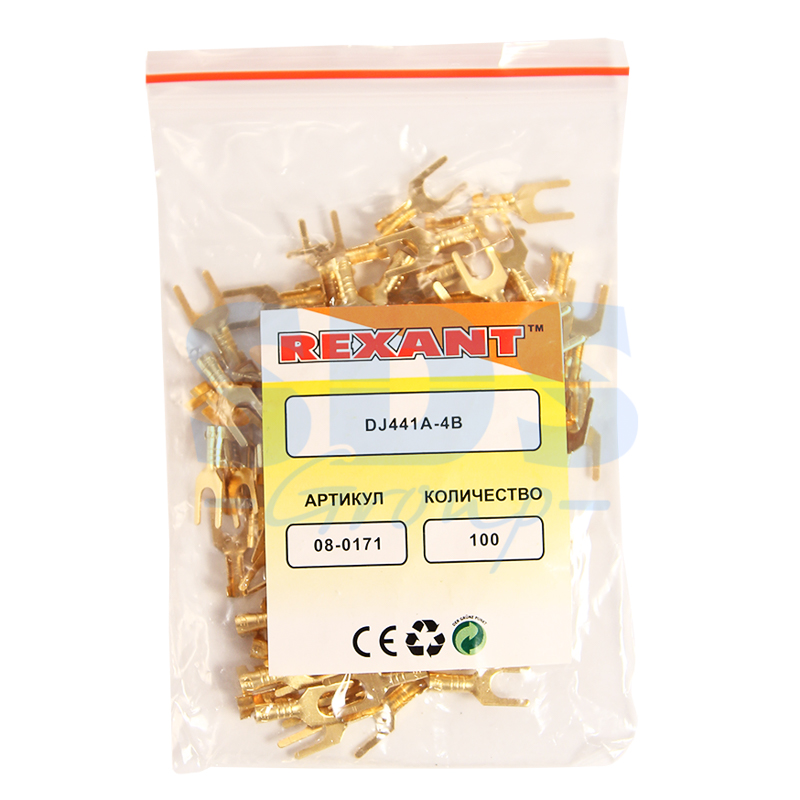

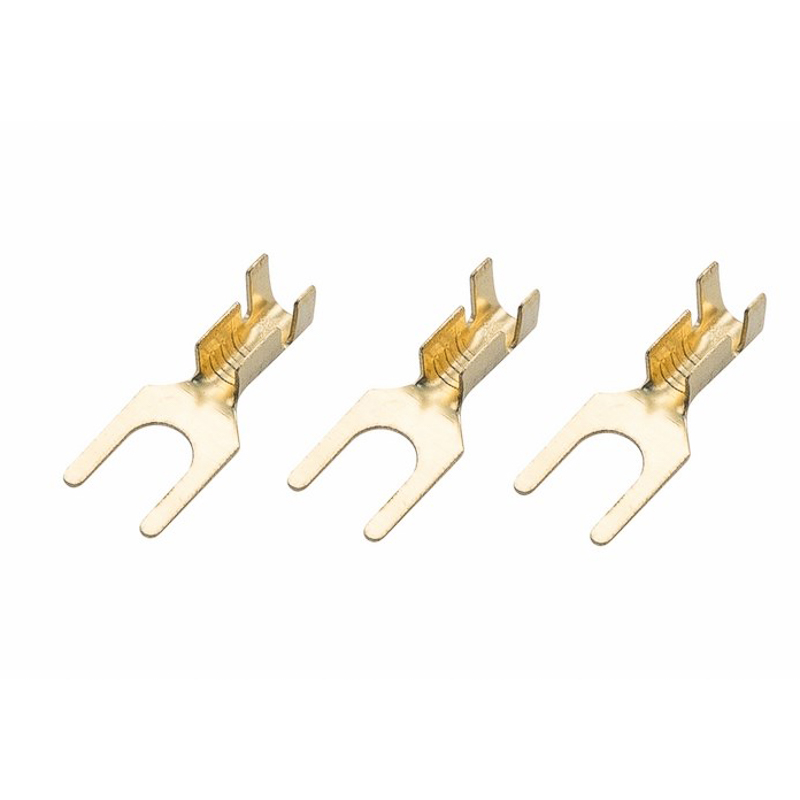

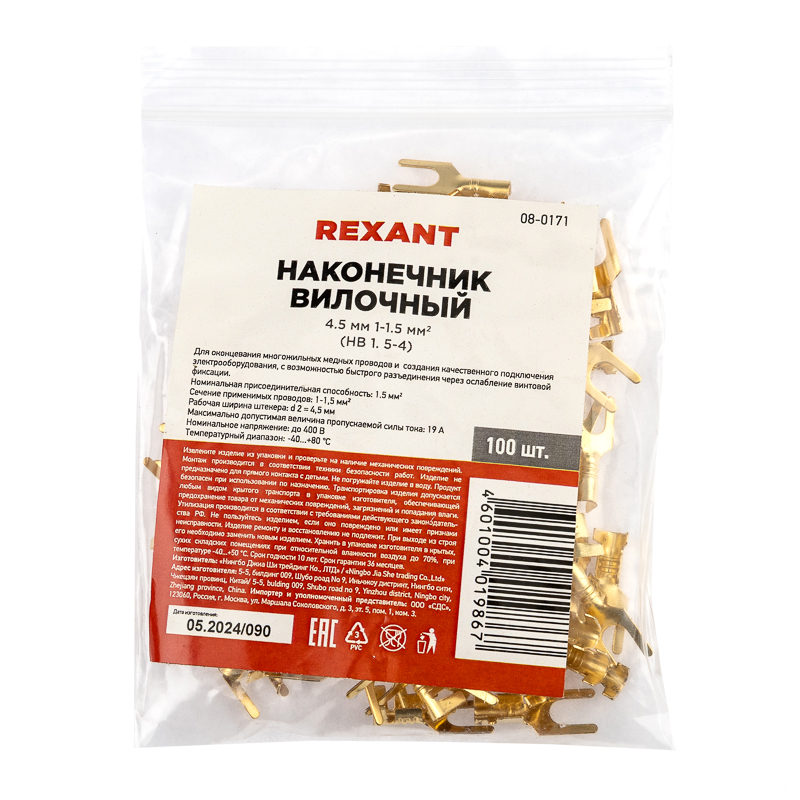

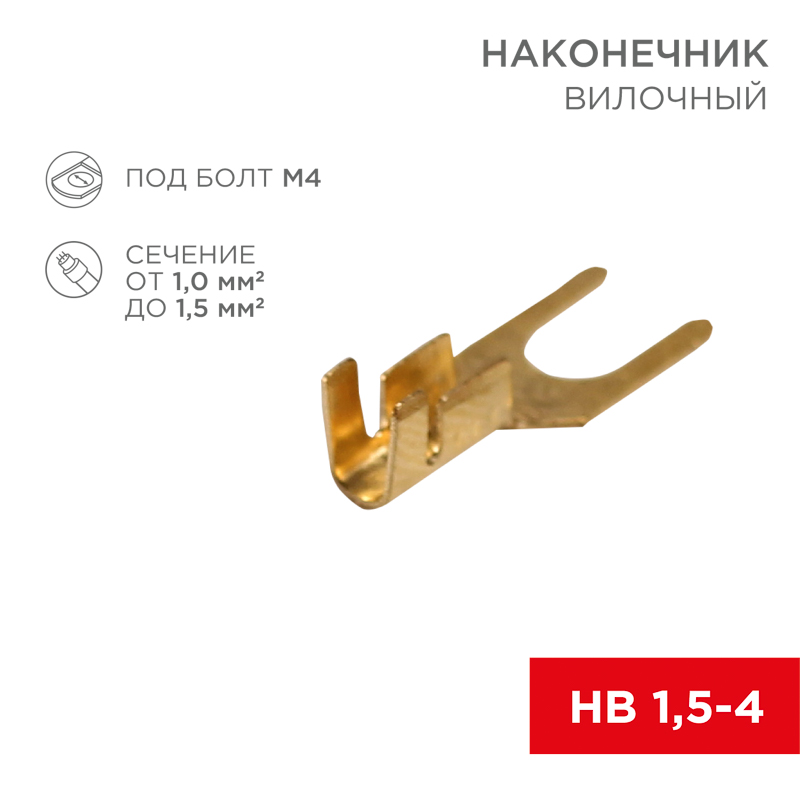

Вилочный наконечник предназначен для подключения электрооборудования. Позволяет разъединять подключение без полного откручивания крепежного соединения, всего лишь ослабив винтовую фиксацию. Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения. Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию. Вилочный наконечник изготовлен из меди. Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).

Производитель

Rexant

Характеристики

В соотв. с DIN	Нет
Для полностью защищенных соединений	Нет
Защитное покрытие поверхности	Без покрытия (голый)
Изолированн.	Нет
Изоляция	Нет (без)
Классификация по AWG (Американская классификация проводов)	17 15
Макс. ток (Imax)	10,0000 А
Материал	Медь
Метрический размер болта (М..)	4,0000
Номин. поперечное сечение (диапазон)	1 1,5 мм кв.

Подходит для высокотемпературного кабеля (до 650)	Нет
Подходит для круглых проводников	Нет
Подходит для лаковой изоляции	Нет
Подходит для многожильных (многопроволочных) проводников	Да
Подходит для плоских проводников	Нет
Подходит для сплошных (однопроволочных) жил	Нет
Подходит для тонкожильных (многопроволочных) проводников	Да
Упаковка в рулон/ленту	Нет
Форма гильзы/муфты	Короткая
Форма фланца	Вилочная

Документация

Сертификаты

-n-ru--cn-01-22216-22(pdf, 368.31 KB)

-ru--cn-53-01780-21(pdf, 620 KB)
