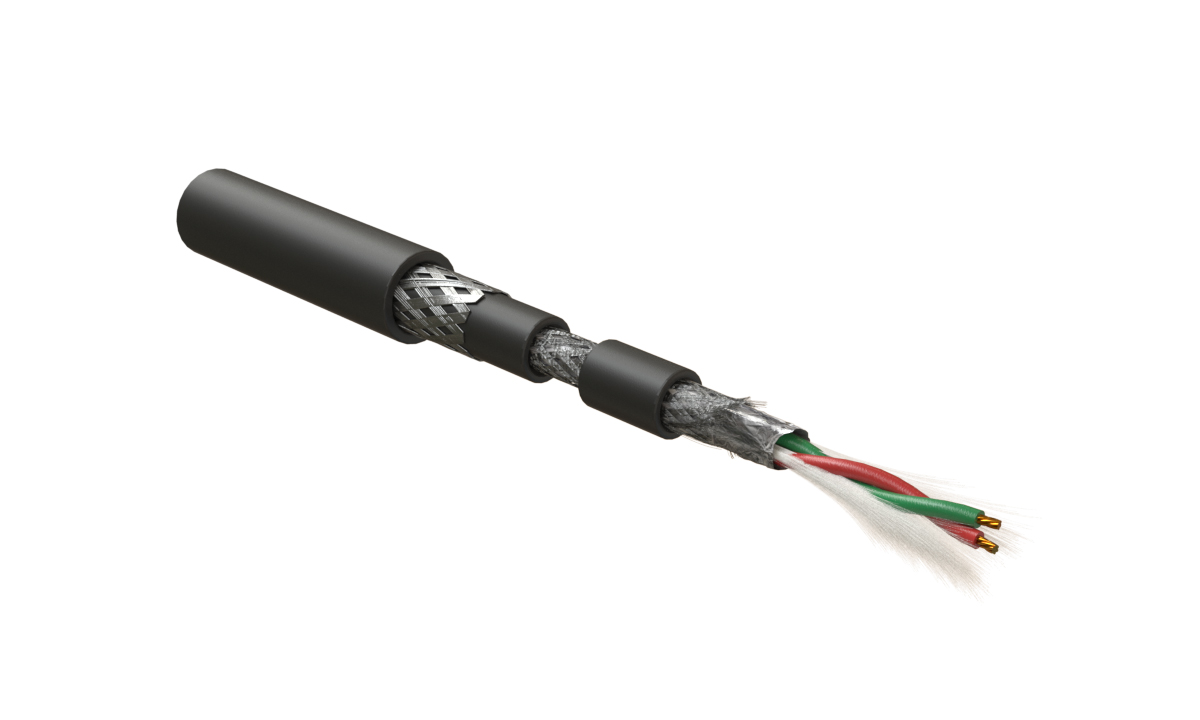

Hyperline PFDP-SF-1x2x22/7-ARM/W-SHF1/SHF1-BK (500 м) Кабель для шины PROFIBus-DP, экранированный SF/UTP, общий экран оплетка и фольга, 1x2x22 AWG, 1х2х0,76 мм, многопроволочные жилы, бронированный, SHF1/SHF1, черный
Характеристики
| Бронирование | гальванизированная стальная проволока (SWB) |
| Вес единичной упаковки (кг) | 120 |
| Вид продукции | кабель для промышленных сетей |
| Внешний диаметр (мм) | 11.4 |
| Внешняя оболочка | SHF1 |
| Высота единичной упаковки (мм) | 500 |
| Глубина единичной упаковки (мм) | 580 |
Характеристики
| Бронирование | гальванизированная стальная проволока (SWB) |
| Вес единичной упаковки (кг) | 120 |
| Вид продукции | кабель для промышленных сетей |
| Внешний диаметр (мм) | 11.4 |
| Внешняя оболочка | SHF1 |
| Высота единичной упаковки (мм) | 500 |
| Глубина единичной упаковки (мм) | 580 |
| Диаметр по внутренней оболочке (мм) | 7.8 |
| Диаметр проводника в изоляции (мм) | 2.55 |
| Длина кабеля в упаковке (м) | 500 |
| Изоляция проводников | вспененный полиэтилен (FPE) |
| Калибр AWG | 22 AWG |
| Количество пар | 1 |
| Количество проводников | 2 |
| Конструкция кабеля | SF/UTP |
| Конструкция проводников | многопроволочная (stranded) |
| Масса 1 км кабеля (кг) | 165 |
| Материал внешней оболочки | SHF1 (несшитая безгалогенная маслостойкая композиция) |
| Материал внутренней оболочки | SHF1 (несшитая безгалогенная маслостойкая композиция) |
| Материал проводников | медь электролитическая отожженная (BC) |
| Номинальный диаметр проводника | 0,76 мм |
| Общий экран | алюминизированная полиэстерная пленка и оплетка из медных луженых проволок |
| Объем единичной упаковки (куб. м) | 0.1682 |
| Площадь проволочного покрытия (экрана) (%) | 65 |
| Предельное отклонение по внешнему диаметру | 0,5 мм |
| Предельное отклонение по диаметру проводника в изоляции | 0,10 мм |
| Серия | PFDP-SF |
| Температура монтажа | -20 °C ... +60 °C |
| Температура эксплуатации | -40 °C ... +80 °C |
| Тип | PFDP |
| Тип промышленного интерфейса | PROFIBus-DP |
| Толщина внутренней оболочки (мм) | 1.05 |
| Толщина оболочки (мм) | 1.2 |
| Цвет | черный |
| Цвет RAL | RAL 9004 |
| Цвет внутренней оболочки | черный |
| Цвет внутренней оболочки (RAL) | RAL 9004 |
| Число и диаметр проволок проводника | 7 х 0,254 мм |
| Ширина единичной упаковки (мм) | 580 |
