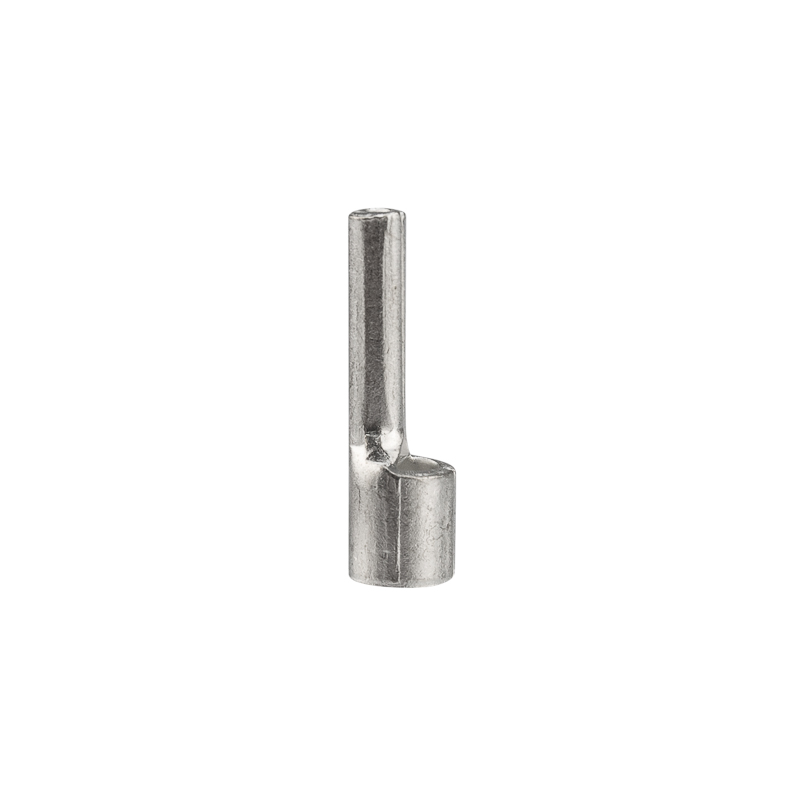

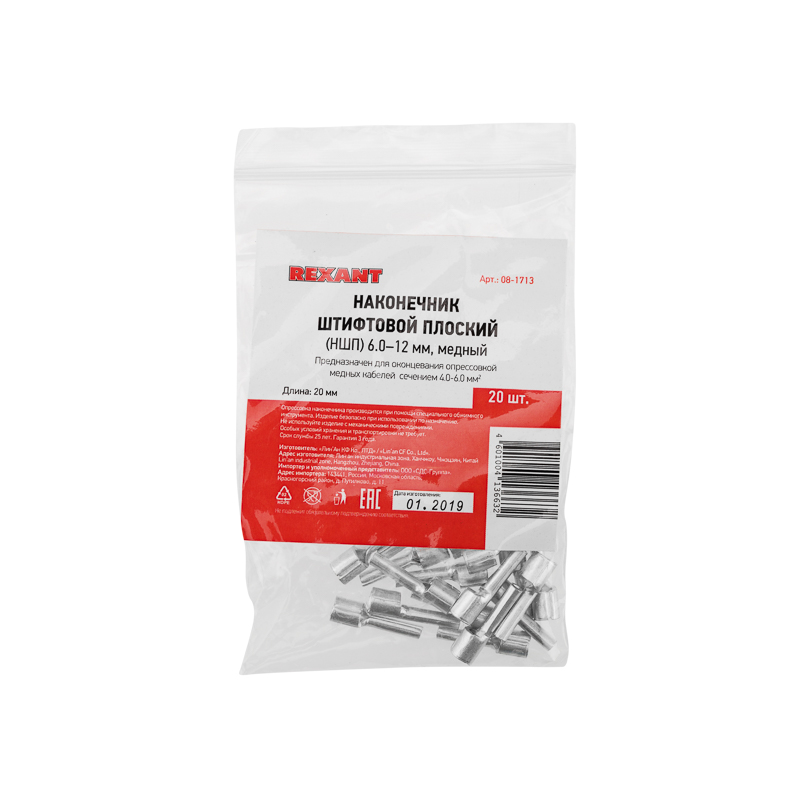

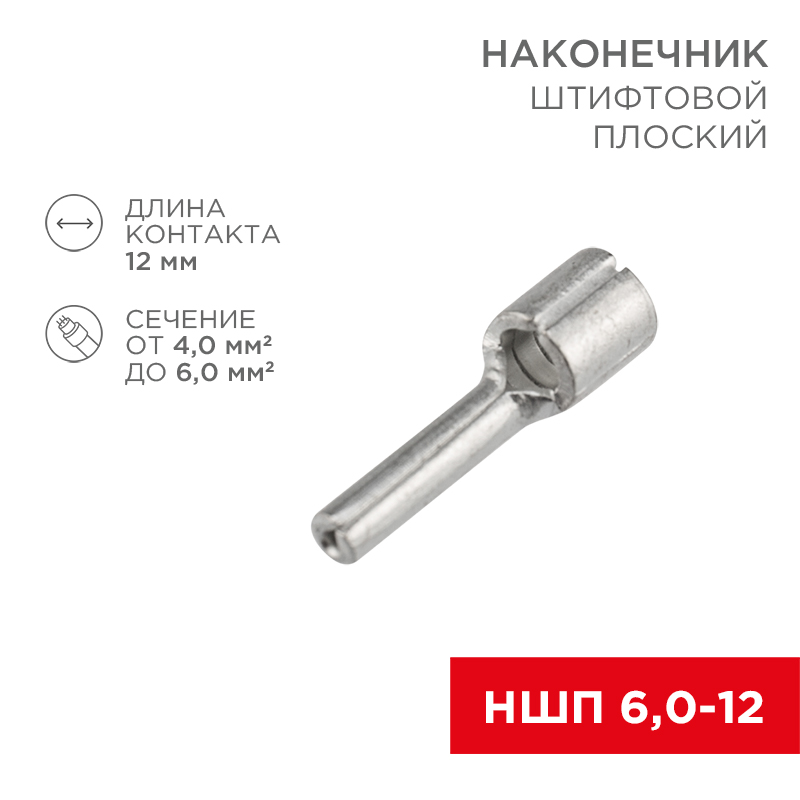

Наконечник штифтовой плоский кабельный (НШП) 6.0–12 REXANT

Описание

Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 4,0-6,0 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы. Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях. Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки. Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля. Обжатие производится специальными пресс-клещами поверх защитного изолятора (НТ-202А арт. 12-3031-4).

Производитель

Rexant

Документация

Сертификаты

-n-ru--cn-01-22216-22(pdf, 368.31 KB)

-ru--cn-53-01780-21(pdf, 620 KB)

Аналоги

Наименование	Артикул	Наличие	Цена (₽)
Наконечник штыревой втулочный изолированный F-12 мм 6 мм² (НШВи 6.0-12 / Е 6,0-12 / E6012) зеленый, в упак. 10 шт. REXANT Rexant	06-0409-A	Удаленный — 89 упак 89 упак	101.43 ₽
Наконечник штифтовой плоский кабельный (НШП) 2.5–12 REXANT Rexant	08-1708	Удаленный — 10550 шт 10550 шт	7.30 ₽
Наконечник кольцевой изолированный ø 6.5 мм 4-6мм² (НКи 6.0-6/НКи5,5-6) желтый, в упак. 10 шт. REXANT Rexant	06-0422-A	Удаленный — 214 упак 214 упак	242.28 ₽
Наконечник штыревой втулочный изолированный F-18 мм 6 мм² (НШВи 6.0-18) зеленый REXANT Rexant	08-1824	Удаленный — 87865 шт 87865 шт	3.43 ₽
Наконечник штыревой втулочный изолированный F-12 мм 6 мм² (НШВи 6.0-12 / Е 6,0-12/E6012) зеленый REXANT Rexant	08-0823	Удаленный — 520978 шт 520978 шт	2.41 ₽

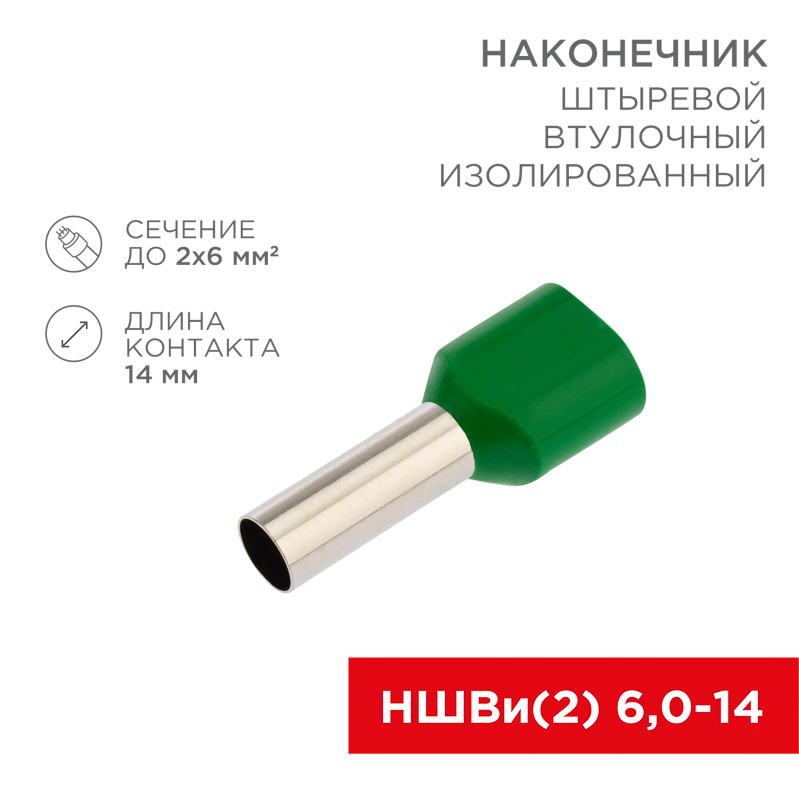

Наконечник штыревой втулочный изолированный F-14 мм 2х6 мм² (НШВи(2) 6.0-14/НГи2 6,0-14) зеленый упак.10 шт REXANT Rexant	06-0412-A	Удаленный — 149 упак 149 упак	183.84 ₽
Наконечник кольцевой изолированный ø 4.3 мм 4-6 мм² (НКи 6.0-4/НКи5,5-4) желтый REXANT Rexant	08-0051	Удаленный — 43100 шт 43100 шт	5.97 ₽
Наконечник кольцевой изолированный ø 5.3 мм 4-6 мм² (НКи 6.0-5/НКи5,5-5) желтый REXANT Rexant	08-0052	Удаленный — 21300 шт 21300 шт	6.83 ₽
Наконечник кольцевой изолированный ø 6.5 мм 4-6 мм² (НКи 6.0-6/НКи5,5-6) желтый REXANT Rexant	08-0053	Удаленный — 203626 шт 203626 шт	7.01 ₽
Наконечник кольцевой изолированный ø 8.4 мм 4-6 мм² (НКи 6.0-8/НКи5,5-8) желтый REXANT Rexant	08-0054	Удаленный — 195880 шт 195880 шт	8.04 ₽
Наконечник кольцевой изолированный ø 10.5 мм 4-6 мм² (НКи 6.0-10/НКи5,5-10) желтый REXANT Rexant	08-0055	Удаленный — 95200 шт 95200 шт	11.34 ₽

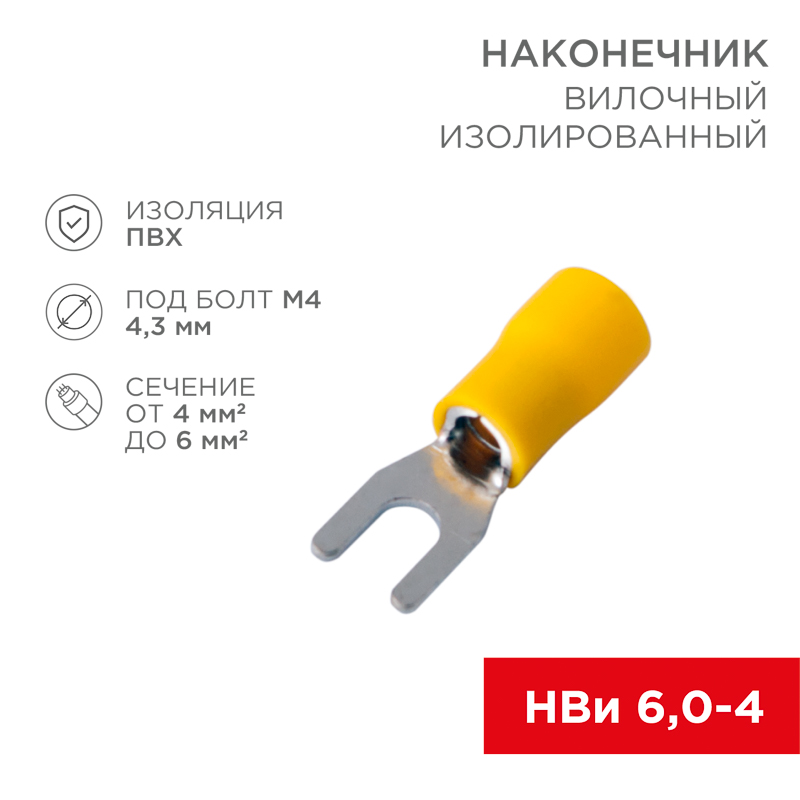

Наконечник вилочный изолированный 4.3 мм 4-6 мм² (НВи 6.0-4/НВи 5,5-4) желтый REXANT Rexant	08-0151	Удаленный — 19600 шт 19600 шт	7.14 ₽

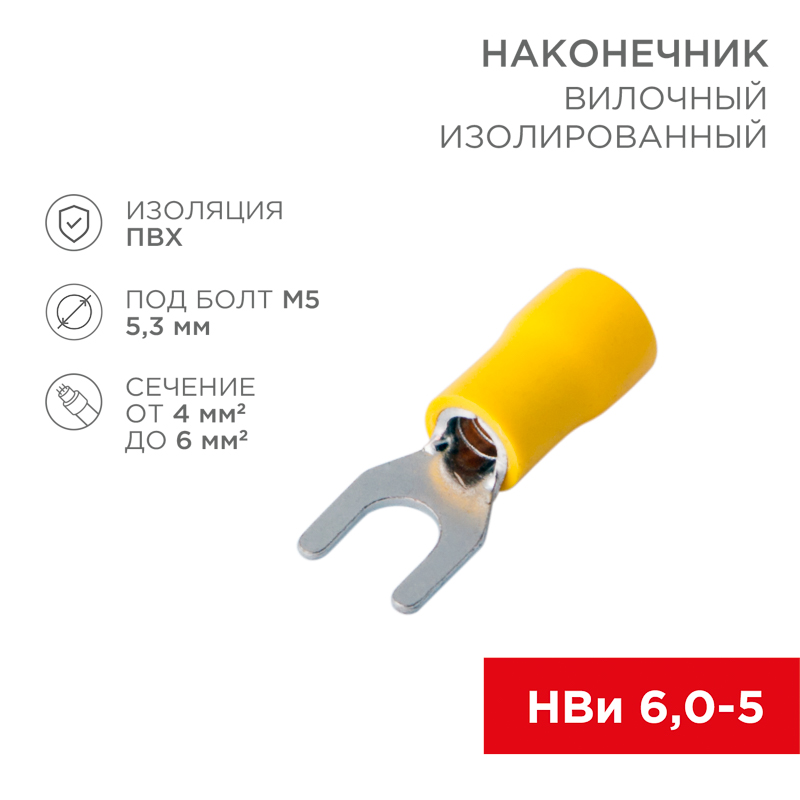

Наконечник вилочный изолированный 5.3 мм 4-6 мм² (НВи 6.0-5/НВи 5,5-5) желтый REXANT Rexant	08-0152	Удаленный — 12400 шт 12400 шт	6.94 ₽

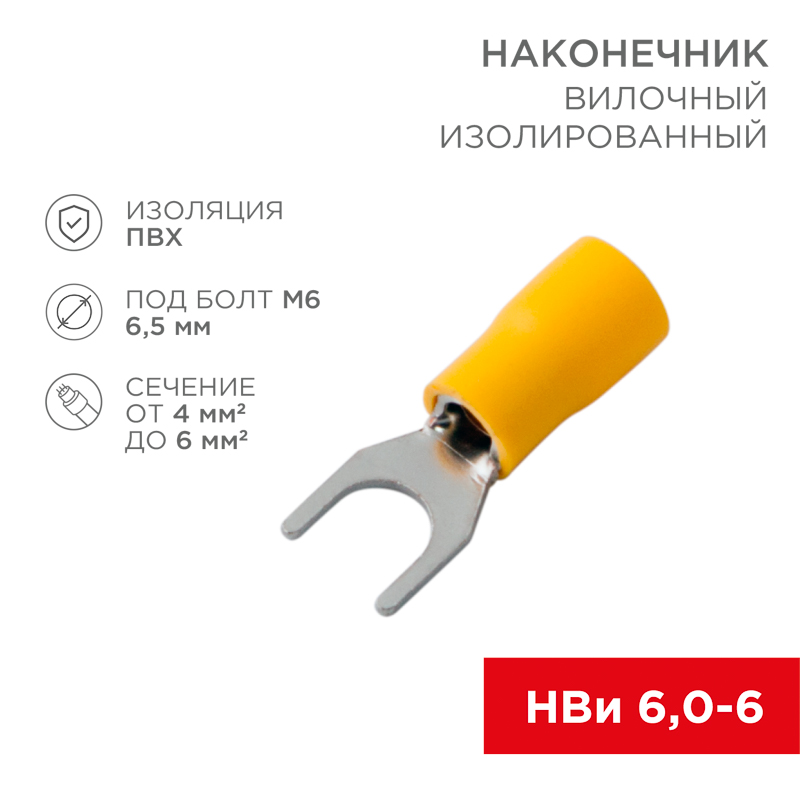

Наконечник вилочный изолированный 6.5 мм 4-6 мм ² (НВи 6.0-6 / НВи 5,5-6) желтый REXANT Rexant	08-0153	Удаленный — 2566 шт 2566 шт	7.13 ₽

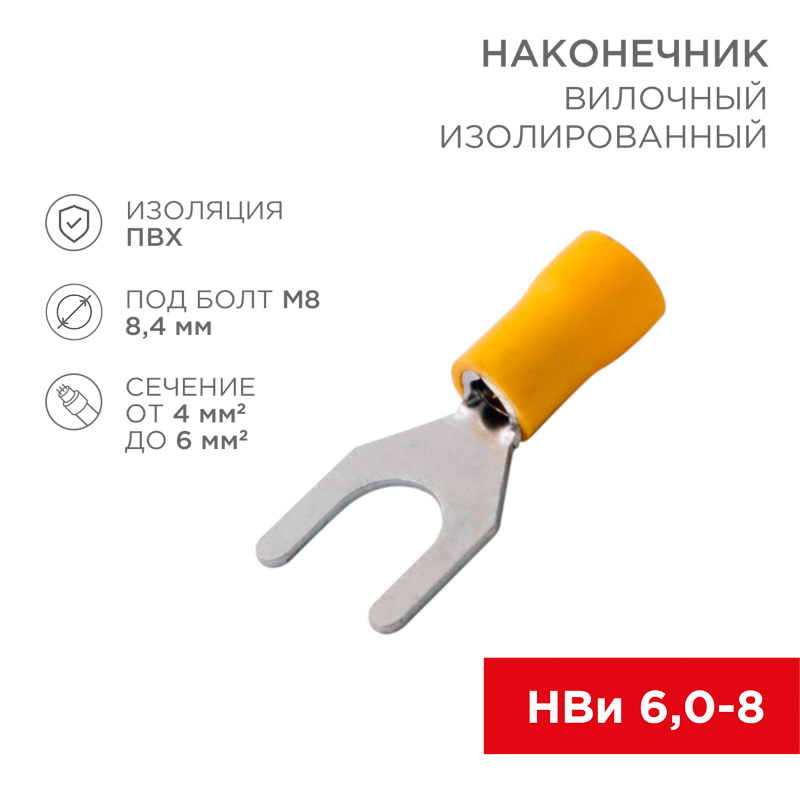

Наконечник вилочный изолированный 8.4 мм 4-6 мм² (НВи 6.0-8) желтый REXANT Rexant	08-0154	Удаленный — 11900 шт 11900 шт	14.10 ₽
Наконечник кольцевой изолированный термоусаживаемый ø 6.5 мм 4-6 мм² (НКи-т 6.0-6/НКи-т5,5-6) желтый REXANT Rexant	08-0058	Удаленный — 6700 шт 6700 шт	18.77 ₽
Наконечник кольцевой изолированный термоусаживаемый ø 8.4 мм 4-6 мм² (НКи-т 6.0-8/НКи-т5,5-8) желтый REXANT Rexant	08-0059	Удаленный — 20700 шт 20700 шт	12.78 ₽

В соотв. с DIN	Нет
Для полностью защищенных соединений	Нет
Защитное покрытие поверхности	Лужёный (-ая)
Изолированн.	Нет
Изоляция	Нет (без)
Классификация по AWG (Американская классификация проводов)	13 10
Макс. ток (Imax)	46,0000 А

В соотв. с DIN	Нет
Для полностью защищенных соединений	Нет
Защитное покрытие поверхности	Лужёный (-ая)
Изолированн.	Нет
Изоляция	Нет (без)
Классификация по AWG (Американская классификация проводов)	13 10
Макс. ток (Imax)	46,0000 А
Материал	Медь
Номин. поперечное сечение (диапазон)	4 6 мм кв.
Подходит для высокотемпературного кабеля (до 650)	Нет

Подходит для круглых проводников	Нет
Подходит для лаковой изоляции	Нет
Подходит для многожильных (многопроволочных) проводников	Да
Подходит для плоских проводников	Нет
Подходит для сплошных (однопроволочных) жил	Нет
Подходит для тонкожильных (многопроволочных) проводников	Да
Упаковка в рулон/ленту	Нет
Форма гильзы/муфты	Короткая
Форма фланца	Плоский штырь
